Ученые изучили как разрушаются детали из полимерного композита

Композиционные изделия — это соединение двух и более материалов с разными свойствами, которые в сочетании образуют новый материал с лучшими качествами. Обычно их создают на основе полимера с внедрением внутрь волокон, которые повышают прочность изделия. Такие объекты широко применяют в аэрокосмической, строительной и медицинской отраслях. При производстве и эксплуатации сложных конструкций из композита в структуре накапливаются напряжения, которые со временем приводят к разрушению. Ученые ПНИПУ с помощью комбинированного метода исследовали, как деформируется конструкция в зависимости от способа укладки волокон и надреза материала. Результаты способствуют созданию качественных ответственных сооружений, например, деталей авиадвигателя и имплантов для замещения костной ткани.

Статья с результатами опубликована в журнале Reinforced Plastics and Composites. Работа выполнена при поддержке Российского научного фонда.

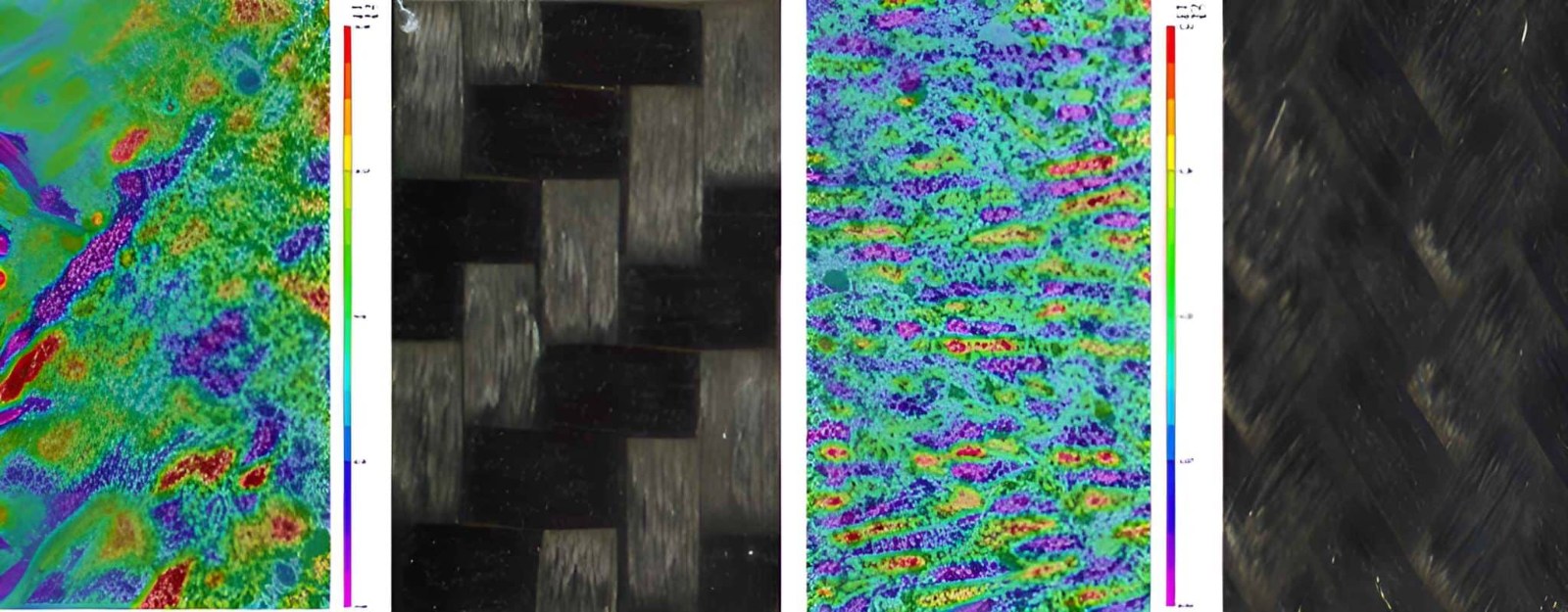

Неоднородные поля продольных деформаций при уровне напряжения 80 процентов / © Екатерина Чеботарева, журнал Reinforced Plastics and Composites

Cложные композитные конструкции изготавливают путем соединения более простых деталей. Для их сборки и крепления друг с другом сверлят отверстия, но из-за этого образуются напряжения. При надрезе материала они концентрируются вокруг выреза, что существенно снижает прочность и срок службы изделия.

Сейчас, чтобы сократить временные и материальные затраты на экспериментальные исследования, актуально совершенствовать способы для предварительного расчета состояния и долговечности конструкции. Ученые Пермского Политеха предложили комбинированный метод, который включает в себя сразу несколько диагностических технологий: цифровую корреляцию изображений, микроскопию, регистрацию сигналов акустической эмиссии и конечно-элементный анализ. Их сочетание позволило выявить, как схемы укладки и ориентации отверстий влияют на механизм разрушения композитов.

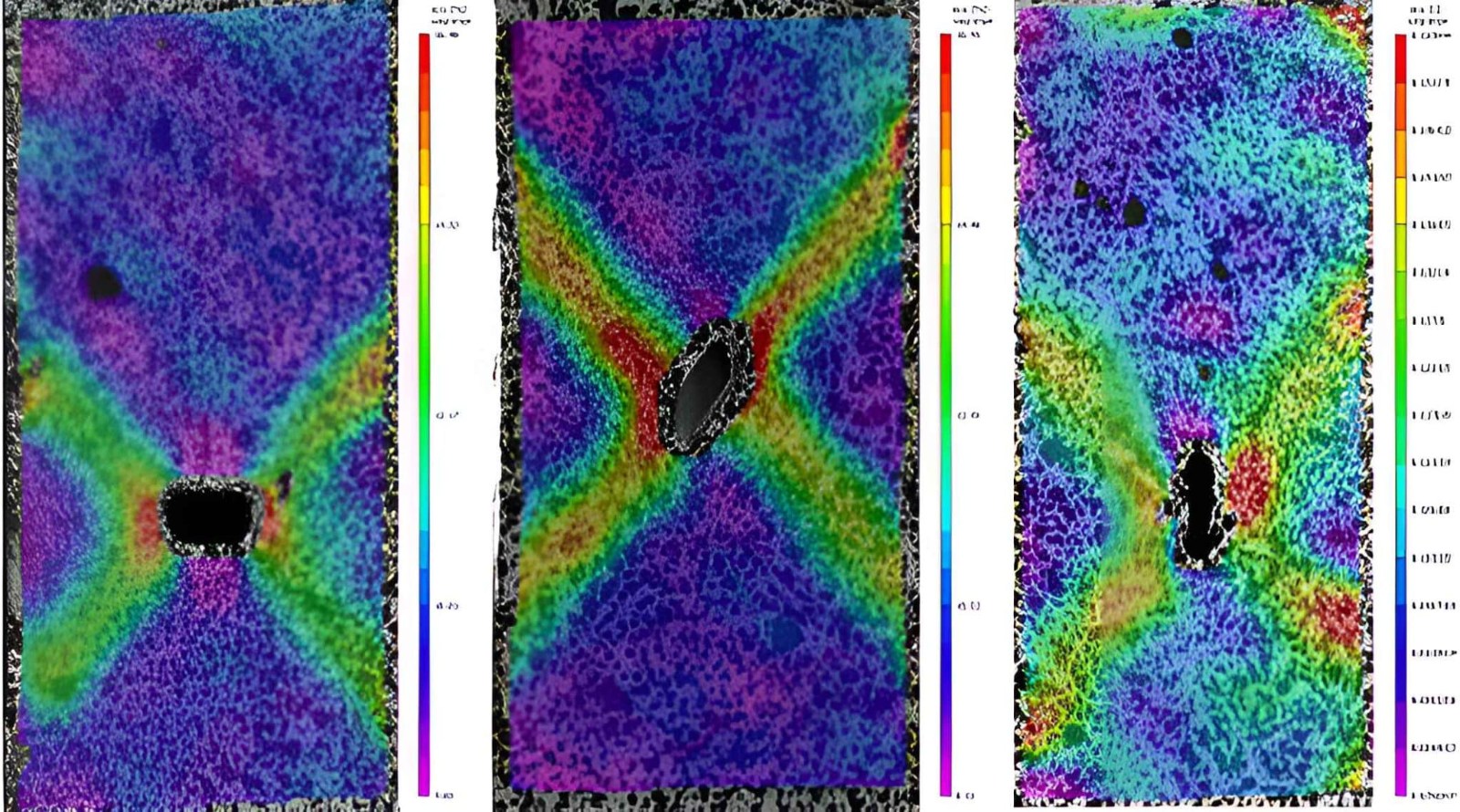

Неоднородные поля деформаций сдвига для образцов со схемами укладки под углом /©Екатерина Чеботарева, журнал Reinforced Plastics and Composites

В работе исследовались прямоугольные полимерные образцы, армированные углеродными волокнами по двум схемам – вдоль оси изделия и под углом. На них выполнили отверстия в трех вариантах направления: 0°, 90° и 45°. Испытания проводили для образцов с вырезами и без них, одновременно происходила регистрация деформаций и перемещений на поверхности.

«Мы выяснили, что укладка волокон вдоль изделия и наличие отверстий приводит к снижению средних предельных напряжений по сравнению с вариантом без вырезов. А отверстия в образцах с укладкой под углом не влияет на существенное изменение несущей способности.

Микроструктурный анализ показал, что к основным типами разрушения относятся растрескивание полимерного основания, разделение слоев и разрушение волокна», – поделилась Елена Струнгарь, старший научный сотрудник центра экспериментальной механики ПНИПУ, кандидат физико-математических наук.

«Во время экспериментов мы проводили запись акустико-эмиссионных сигналов от начала испытания до полного разрушения образцов. Они позволяют качественно оценить степень повреждения композита. У образцов с разной структурой армирования количество сигналов отличается. Так, например, при укладке волокон под углом они сразу достигают высокого значения и при нагрузке увеличиваются. Под микроскопом видно, что в этот момент происходит деформация проточек, вытягивание волокон, и начинается отслоение полимера от углерода», – рассказывает Екатерина Чеботарева, младший научный сотрудник Центра экспериментальной механики ПНИПУ.

Подход ученых Пермского Политеха позволил комплексно исследовать процессы деформирования полимерных композитов, укрепленных углеродным волокном. Результаты способствуют качественному прогнозу появления повреждений в конструкции и степени ее разрушения в процессе эксплуатации.
