Ученые Пермского Политеха построили уникального робота для обработки материалов

Легкие и прочные, полимерные композитные материалы широко используются в авиационной и космической промышленности, в том числе при изготовлении звукопоглощающих конструкций. Их производство предполагает перфорацию большого количества отверстий с высокой точностью и качеством, использование для этого механических методов воздействия оказывается весьма затратным. Тогда на помощь приходит электроэрозионная обработка – получение требуемой формы и размеров с помощью импульсов электрического тока. Автоматизация этого процесса могла бы значительно упростить и ускорить производство, а значит - повысить его экономическую эффективность. Ученые Пермского Политеха первыми в России представили концепцию и построили прототип роботизированной системы для электроэрозионной обработки полимерных композитных материалов.

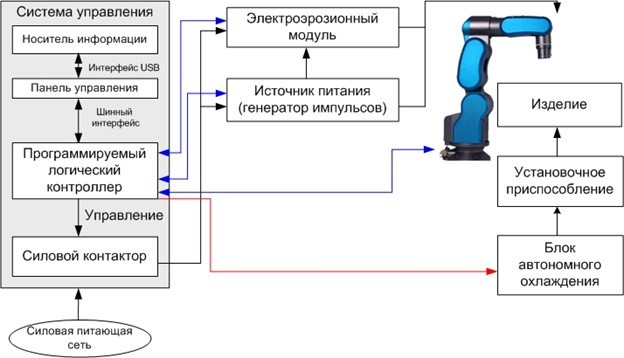

Базовая система кинематики

Статья о разработке опубликована в журнале «Russian Engineering Research» (№42(8), 2022г.). Исследование выполнено при финансовой поддержке Правительства Пермского края в рамках реализации программы академического стратегического лидерства «Приоритет 2030».

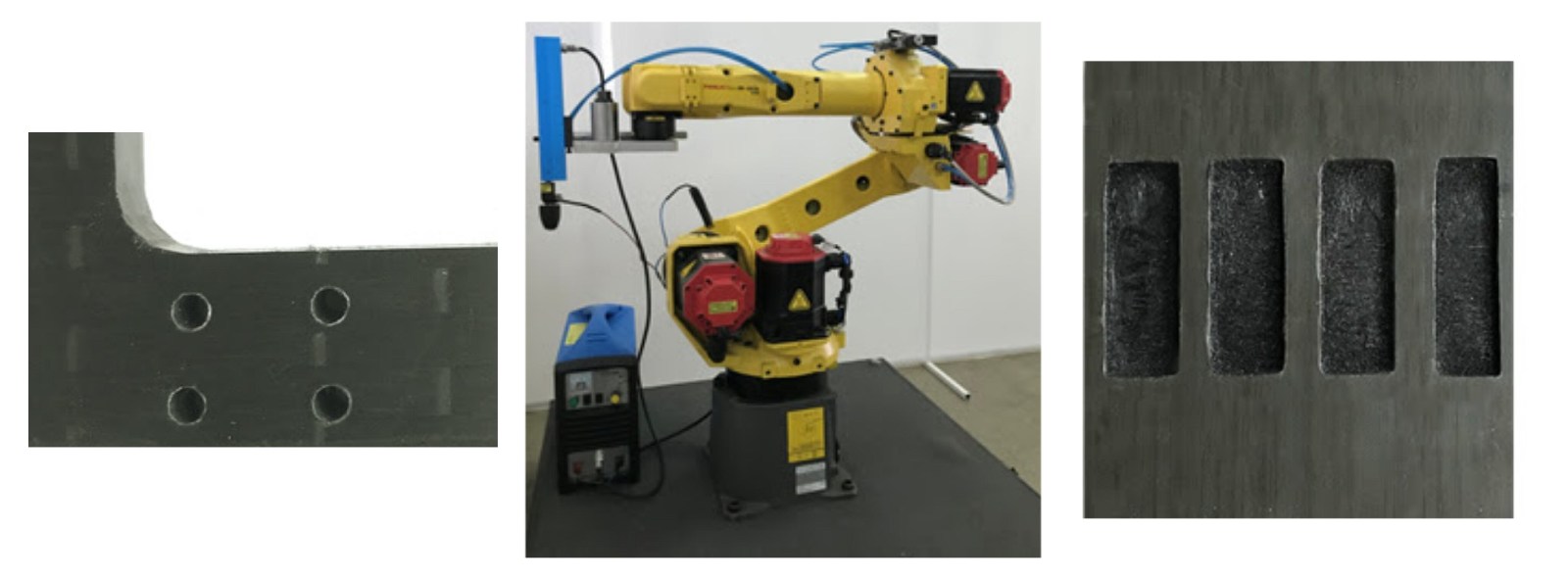

Прототип роботизированной системы

Чтобы звукопоглощающие элементы для авиадвигателей справлялись со своей задачей, в обрабатываемом материале проделывают отверстия правильной формы на равном расстоянии друг от друга. Если использовать для этого лезвие, то на полимерных композитных материалах остаются сколы и трещины. Острозаточенный инструмент сам быстро изнашивается в процессе. Одним из перспективных методов для обработки полимерных композитных материалов является электроэрозионная обработка, когда для получения требуемого по форме отверстия на материал воздействуют импульсами тока.

Промышленные роботы применяются для выполнения множества различных операций: сварки, ковки, шлифовки, сборки, переноса грузов и т.п. Но в сфере электроэрозионной обработки материалов, несмотря на перспективность роботизации, пока нет соответствующей технологии. Кинематика, необходимая для эффективного перемещения электрода-инструмента по обрабатываемой поверхности, до конца не изучена.

— Существует потребность в разработке оборудования для эффективной и контролируемой электроэрозионной обработки перспективных функциональных материалов нового поколения, в том числе полимерных. Решение этой проблемы позволило бы повысить точность изготовления деталей, одновременно снизив производственные затраты, и расширить возможности электроэрозионной обработки, — поясняет руководитель проекта, ведущий научный сотрудник Центра аддитивных технологий, доцент, доцент кафедры инновационных технологий машиностроения, кандидат технических наук Тимур Абляз.

Отверстия, выполненные цилиндрическим электродом-инструментом

Разработанный на основе оригинальной концепции ученых ПНИПУ прототип роботизированной системы объединяет подвижный модуль для электроэрозионной обработки материала и шестикоординатную систему рычагов. С их помощью обеспечивается высокая мобильность электрода-инструмента. Он может совершать оборот вокруг своей оси, а фиксирующие его рычаги способны обеспечить амплитуду движения в 340°. Результаты проведенных экспериментов подтвердили эффективность робота для получения отверстий в заготовках из полимерных композитов.

Пазы, выполненные прямоугольным электродом-инструментом

После проведения промышленных испытаний планируется серийный выпуск роботизированной системы для отечественных авиастроительных предприятий. В настоящий момент обсуждение проекта ведется с представителями АО «ОДК Пермские моторы».
